Običajno uporabljena naprava za vrtljive ležaje štiri vrste strukture

Kot profesionalni dobavitelj ležajev našim strankam ponujamo vrsto zanesljivih in visokokakovostnih rešitev za rotacijske ležaje. V tej objavi v spletnem dnevniku bomo razpravljali o štirih najpogosteje uporabljenih vrstah rotacijskih ležajnih struktur za različne aplikacije.

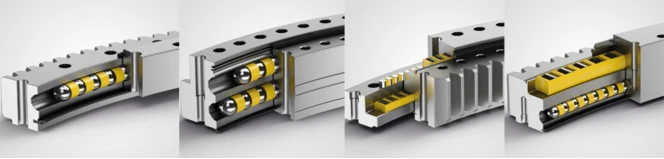

Commonly used slewing bearing device four kinds of structure main

1. Rotacijski ležaj s krogličnim 4-točkovnim stikom v eni vrsti: ta tip vrtljivega ležaja je sestavljen iz dveh sedežnih obročev in sferičnih valjčnih elementov. Vsak valjčni element ohranja 4-točkovni stik z dirkalno stezo, kar mu omogoča, da hkrati prenaša aksialne, radialne in momentne obremenitve. Dirkalna steza deluje tudi kot zobniški obroč, zaradi česar je primerna za majhne in srednje velike stroje.
2. Enovrstni rotacijski ležaj s prečnim valjem: Podobno kot kroglični tip vključuje dva sedežna obroča. Prečni valjčni elementi pa imajo cilindrične oblike in so razporejeni v križni formaciji, kar izboljša nosilnost do 45 stopinj. Zaradi linijskega stika med valjčnimi elementi in vodilom zahteva visoko natančnost vgradnje in je primeren za majhne in srednje velike stroje.
3. Dvovrstni kroglični ležaj z različnim premerom: ta tip obsega tri sedežne obroče z odprtim sklopom. Zgornja in spodnja vrsta jeklenih kroglic imata različne premere za prilagajanje različnim napetostim. Zaradi večjega kontaktnega kota pritiska (60-90 stopinj) lahko prenese velike aksialne sile, zaradi česar je idealen za srednje velike stroje.
4. Rotacijski ležaj s trojnim cilindričnim valjem: ta tip je sestavljen iz treh sedežnih obročev in ima ločene kanale za aksialne in radialne valjčne elemente. Horizontalni, vzporedni valji v zgornji in spodnji vrsti lahko prenesejo osne obremenitve in navor, medtem ko navpični valji v radialni vrsti nosijo radialne obremenitve. Kot najbolj robusten od štirih modelov je primeren za aplikacije z velikim navorom z velikimi skoznjimi luknjami.
Skratka, ti štirje tipi rotacijskih ležajev imajo edinstvene lastnosti, zaradi katerih so primerni za posebne aplikacije. Našim strankam lahko ponudimo prilagojene rešitve ležajev glede na njihove zahteve. Zaupajte nam visokokakovostne ležaje, ki bodo zadovoljili vse vaše potrebe.

Obrnite se na e-poštni naslov: info@bearingmotion.com ali aplikacijo Whats: +86 15563052809.

Tip zunanjega zobnika
Model DL	Naš premer				Specifikacija namestitve					Specifikacija strukture					Specifikacija opreme					N.W kg
Model DL	De mm	D mm	d mm	H mm	D1 mm	D2 mm	n	φ mm	M mm	n1	D3 mm	d1 mm	H1 mm	h mm	b mm	m mm	z	X	k	N.W kg
111.25.500	629	602	398	75	566	434	20	18	16	4	498	502	65	10	60	5	123	+0.5	0.1	84
112.25.500	628.8	602	398	75	566	434	20	18	16	4	498	502	65	10	60	6	102	+0.5	0.1	84
111.25.560	689	662	458	75	626	494	20	18	16	4	558	562	65	10	60	5	135	+0.5	0.1	92
112.25.560	688.8	662	458	75	626	494	20	18	16	4	558	562	65	10	60	6	112	+0.5	0.1	92
111.25.630	772.8	732	528	75	696	564	24	18	16	4	628	632	65	10	60	6	126	+0.5	0.1	111
112.25.630	774.4	732	528	75	696	564	24	18	16	4	628	632	65	10	60	8	94	+0.5	0.1	111
111.25.710	850.8	812	608	75	776	644	24	18	16	4	708	712	65	10	60	6	139	+0.5	0.1	125
112.25.710	854.4	812	608	75	776	644	24	18	16	4	708	712	65	10	60	8	104	+0.5	0.1	125
111.25.800	966.4	922	678	82	878	722	30	22	20	6	798	802	72	10	65	8	118	+0.5	0.1	179
112.28.800	968	922	678	82	878	722	30	22	20	6	798	802	72	10	65	10	94	+0.5	0.1	179
111.28.900	1062.4	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	8	130	+0.5	0.1	200
112.28.900	1068	1022	778	82	978	822	30	22	20	6	898	902	72	10	65	10	104	+0.5	0.1	200
111.28.1000	1188	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	10	116	+0.5	0.1	242
112.28.1000	1185.6	1122	878	82	1078	922	36	22	20	6	998	1002	72	10	65	12	96	+0.5	0.1	242
111.28.1120	1298	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	10	127	+0.5	0.1	261
112.28.1120	1305.6	1242	998	82	1198	1042	36	22	20	6	1118	1122	72	10	65	12	106	+0.5	0.1	261
111.32.1250	1449.6	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	12	118	+0.5	0.1	362
112.32.1250	1453.2	1390	1110	91	1337	1163	40	26	24	5	1248	1252	81	10	75	14	101	+0.5	0.1	362
111.32.1400	1605.6	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	12	131	+0.5	0.1	417
112.32.1400	1607.2	1540	1260	91	1487	1313	40	26	24	5	1398	1402	81	10	75	14	112	+0.5	0.1	411
111.32.1600	1817.2	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	14	127	+0.5	0.1	488
112.32.1600	1820.8	1740	1460	91	1687	1513	45	26	24	5	1598	1602	81	10	75	16	111	+0.5	0.1	484
111.32.1800	2013.2	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	14	141	+0.5	0.1	530
112.32.1800	2012.8	1940	1660	91	1887	1713	45	26	24	5	1798	1802	81	10	75	16	123	+0.5	0.1	530
111.40.2000	2268.8	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	16	139	+0.5	0.1	935
112.40.2000	2264.4	2178	1825	112	2110	1891	48	33	30	8	1997	2003	100	12	90	18	123	+0.5	0.1	935
111.40.2240	2492.8	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	16	153	+0.5	0.1	1008
112.40.2240	2498.4	2418	2065	112	2350	2131	48	33	30	8	2237	2243	100	12	90	18	136	+0.5	0.1	1008
111.40.2500	2768.4	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	18	151	+0.5	0.1	1147
112.40.2500	2776	2678	2325	112	2610	2391	56	33	30	8	2497	2503	100	12	90	20	136	+0.5	0.1	1147
111.40.2800	3074.4	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	18	168	+0.5	0.1	1320
112.40.2800	3076	2978	2625	112	2910	2691	56	33	30	8	2797	2803	100	12	90	20	151	+0.5	0.1	1320
111.50.3150	3476	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	20	171	+0.5	0.1	2222
112.50.3150	3471.6	3376	2922	134	3286	3014	56	45	42	8	3147	3153	122	12	110	22	155	+0.5	0.1	2222

Običajno uporabljena vrtljiva ležajna naprava ima štiri vrste strukture
