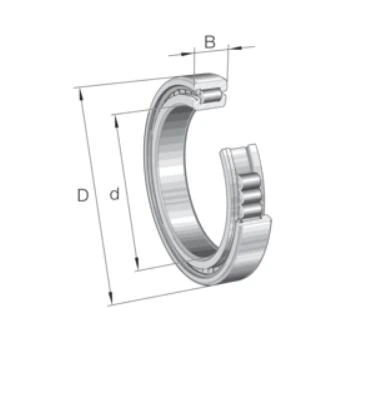

SL182916-B-XL-2S-cilindrični valjčni ležaj
Glavne dimenzije in podatki o zmogljivosti
| d |
80 mm |
Premer izvrtine |
| D |
110 mm |
Zunanji premer |
| B |
19 mm |
Premer |
| Cr |
94,000 N |
Osnovna dinamična nosilnost, radialna |
| C0r |
126,000 N |
Osnovna statična nosilnost, radialna |
| Ctvoj |
21,700 N |
Meja obremenitve zaradi utrujenosti, radialna |
| nG |
4,050 1/MIN |
Omejitev hitrosti |
| nϑr |
2,220 1/min |
Referenčna hitrost |
| ≈m |
0,59 kg |
Utež |
Montažne dimenzije
| dmin |
91,4 mm |
Najmanjši premer ramena gredi |
| dC min |
91 mm |
Najmanjša rama gredi |
| Dmaks |
98 mm |
Največji premer ramena ohišja |
| De min |
102,5 mm |
Najmanjši premer ramena ohišja |
| rmaks |
1 mm |
Največji polmer vdolbine |
| E |
102,5 mm |
Zunanji obroč premera vodila |
Dimenzije
| rMin |
1 mm |
Najmanjša dimenzija posnetja |
| s |
1 mm |
Aksialni premik |
| d1 |
91,4 mm |
Notranji obroč z največjim premerom rebra |
| D1 min |
98 mm |
Zunanji obroč najmanjšega premera rebra |
Temperaturno območje
| TMin |
-30 stopnja |
Delovna temperatura min. |
| Tmaks |
120 stopinj |
Delovna temperatura maks. |
Cilindrični valjčni ležaji so priljubljena vrsta kotalnih ležajev, ki imajo visoko radialno nosilnost, nizko trenje in preprosto zasnovo. Ti ležaji so sestavljeni iz cilindričnega notranjega obroča in zunanjega obroča, vmes pa so nameščeni valji. Cilindrični valji so vodeni z notranjim obročem in zunanjim obročem, kar jim omogoča gladko in enakomerno valjanje.
Ena od glavnih prednosti cilindričnih valjčnih ležajev je njihova sposobnost prenašanja zelo visokih radialnih obremenitev. Cilindrična oblika valjev enakomerno porazdeli obremenitev po veliki kontaktni površini, kar zmanjša obremenitev ležaja. Zaradi tega so cilindrični valjčni ležaji idealni za težke aplikacije, kot so gradbena oprema, rudarski stroji in vetrne turbine.
Poleg nosilnosti imajo cilindrični valjčni ležaji tudi nizko trenje in visoko učinkovitost delovanja. Valji in kletka so zasnovani tako, da zmanjšajo trenje in zmanjšajo nastajanje toplote, kar izboljša splošno delovanje ležaja. To pomeni večjo energetsko učinkovitost in daljšo življenjsko dobo.
Cilindrični valjčni ležaji so tudi enostavni za namestitev in vzdrževanje. Na voljo so v različnih velikostih in konfiguracijah, da ustrezajo različnim aplikacijam, in jih je mogoče enostavno zamenjati ali popraviti, če je potrebno. S pravilnim mazanjem in vzdrževanjem lahko cilindrični valjčni ležaji zagotovijo zanesljivo in dolgotrajno delovanje.
Nekatere običajne uporabe cilindričnih valjčnih ležajev vključujejo strojna orodja, črpalke, generatorje in električne motorje. Zaradi svoje visoke zmogljivosti in zanesljivosti se pogosto uporabljajo tudi v avtomobilski in vesoljski industriji.
Na splošno so cilindrični valjčni ležaji vsestranska in zanesljiva rešitev za težke aplikacije, kjer so kritične visoke radialne obremenitve in nizko trenje. S svojo preprosto zasnovo, enostavno namestitvijo in vzdrževanjem ter zmožnostjo obvladovanja težkih pogojev so idealna izbira za široko paleto industrij in aplikacij.
| št. | d | D | B |
| SL182916-}B-XL-BR-C3 | 80 | 110 | 19 |
| NU306-E-XL-TVP2-C4 | 30 | 72 | 19 |
| NU306-E-XL-TVP2-C5 | 30 | 72 | 19 |
| RSL183006-A-XL-2}S | 30 | 49.6 | 19 |
| NJ209-E-XL-TVP2-C5 | 45 | 85 | 19 |
| NU209-E-XL-TVP2 | 45 | 85 | 19 |
| NU306-E-XL-M1 | 30 | 72 | 19 |
| NU306-E-XL-TVP2 | 30 | 72 | 19 |
| NU306-E-XL-TVP2-}C3 | 30 | 72 | 19 |
| SL182916-B-XL-2}S | 80 | 110 | 19 |
| SL183006-}A-XL-C4 | 30 | 55 | 19 |
| SL182914-B-XL-C5 | 70 | 100 | 19 |
| NJ306-E-XL-M1 | 30 | 72 | 19 |
| NUP209-E-XL-TVP2 | 45 | 85 | 19 |
| SL182914-B-XL-C3 | 70 | 100 | 19 |
| SL182915-XL | 75 | 105 | 19 |
| SL182915-B-XL-C3 | 75 | 105 | 19 |
| SL182916-B-XL-C3 | 80 | 110 | 19 |
| SL183006-XL | 30 | 55 | 19 |
| SL182914-XL | 70 | 100 | 19 |
