29344 E

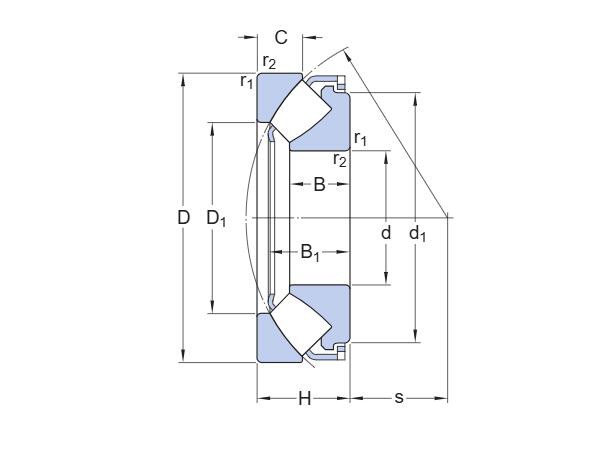

Dimenzije

d	220 mm	Premer izvrtine
D	360 mm	Zunanji premer
H	85 mm	Višina
d1	≈326 mm	Zunanji premer končne stranske strani pralne gredi
D1	≤274 mm	Zunanji obroč premera ramen
B	55 mm	Širina gredi ali dolžina premera izvrtine gredi, ki se prilega na gred (ležaji z žigosano jekleno kletko)
B1	77,7 mm	Podložka višinske gredi + kletka
C	41 mm	Višinska ohišja podložka
s	125 mm	Oddaljenost od končne stranske obraze do tlačne točke
r1,2	min.4 mm	Podložca gredi dimenzijske dimenzije

Dimenzije ogorčenja

da	min.285 mm	Premer gredne
db1	Max.229 mm	Premer premera distančnega obroča
db2	Max.240 mm	Zunanji premer distančnega obroča
Da	Max.316 mm	Premer ohišja
ra	Max.3 mm	Polmer file

Podatki o izračunu

Osnovna ocena dinamične obremenitve	C	2 000 kn
Osnovna ocena statične obremenitve	C0	6 300 kn
Omejitev obremenitve utrujenosti	Pu	610 kn
Referenčna hitrost		{} r/min
Omejevanje hitrosti		{} r/min
Najmanjši faktor aksialne obremenitve	A	3.8

29344 E sferični potisni ležaj je visokozmogljiv ležaj, zasnovan za ravnanje s težkimi osmi in zmernimi radialnimi obremenitvami v različnih industrijskih aplikacijah. Njegova zasnova sferičnega valja omogoča samopredstavek, zaradi česar je primerna za aplikacije, kjer se lahko pojavi neskladje zaradi odklona gredi ali napak pri pritrditvi. Ležaj ima medeninasto kletko, ki zagotavlja nemoteno delovanje in trajnost v ostrih delovnih pogojih. 29344 E je s svojo trdno konstrukcijo in napredno tehnologijo tesnjenja idealen za uporabo v težkih strojih, kot so menjalniki, črpalke in industrijski prestavni pogoni.

Ena ključnih prednosti ležaja 29344 E sferičnega valja je njegova sposobnost učinkovitega delovanja v ekstremnih okoljih. Ležaj je izdelan iz kakovostnega jekla, ki zagotavlja odlično moč in odpornost do obrabe. Njeni sferični valji so zasnovani tako, da enakomerno porazdelijo obremenitev, zmanjšajo koncentracije napetosti in podaljšajo življenjsko dobo ležaja. Poleg tega ležajska lastnost ležaja zmanjšuje tveganje za prezgodnjo odpoved, ki jo povzroča neskladje, kar zagotavlja zanesljive zmogljivosti v daljšem obdobju. Te lastnosti naredijo 29344 E stroškovno učinkovito rešitev za panoge, ki zahtevajo visoko zanesljivost in minimalno vzdrževanje.

Ležaj sferičnega valja 29344 E se pogosto uporablja v različnih panogah, vključno z rudarstvom, gradnjo in težkimi proizvodi. Njegova vsestranskost je primerna za aplikacije, kot so drobilniki, vibrirajoči zasloni in druga težka oprema. Sposobnost ležaja za obvladovanje visokih osnih obremenitev in udarcev je najprimernejša izbira za zahtevna okolja. Poleg tega je njegova kompaktna zasnova in enostavna namestitev praktična rešitev za aplikacije, omejene s prostorom. S svojo izjemno uspešnostjo in trajnostjo je 29344 E sferični potisnik valja zanesljiva izbira za izpolnjevanje zahtevnih zahtev sodobnih industrijskih operacij.
